壓敏電阻的電路符號

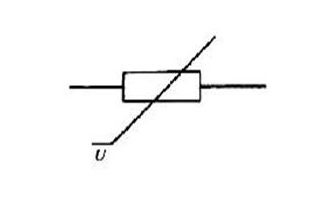

壓敏電阻在電路中用文字符號“RV”或“R”表示，圖1是其電路圖形符號。壓敏電阻與普通電阻不同，它是根據半導體材料的非線性特性制成的。
壓敏電阻的工作原理
普通電阻遵守歐姆定律，而壓敏電阻的電壓與電流則呈特殊的非線性關系。當壓敏電阻兩端所加電壓低于標稱額定電壓值時，電阻值接近無窮大，內部幾乎無電流流過；而當壓敏電阻兩端電壓略高于標稱額定電壓時，將迅速擊穿導通，并由高阻狀態變?yōu)榈妥锠顟B(tài)，工作電流也急劇增大。因此當兩端電壓低于標稱額定電壓時，壓敏電阻又能恢復為高阻狀態；當壓敏電阻兩端電壓超過其最限制電壓時，將完全擊穿損壞，無法再自行恢復。
