什么是陶瓷電容器
2021-08-06 14:45:00
分享：

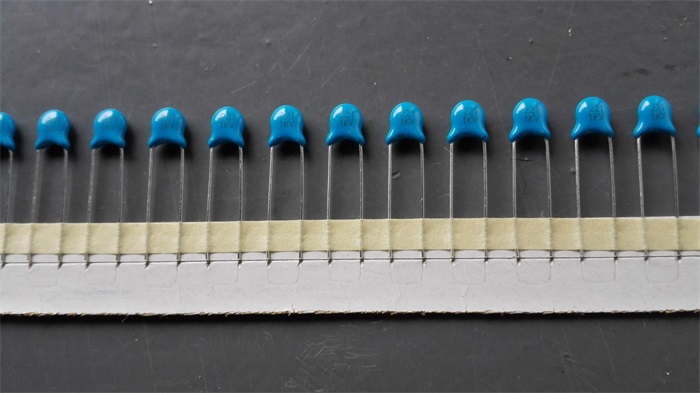

陶瓷電容器(ceramiccapacitor；ceramicondenser)是以陶瓷為電介質，在陶瓷基體兩側噴涂銀層，然后低溫燒制成銀膜作為極板。其外形多為片式，也有管形、圓形等。
這些是Y5V，X5R，X7R，NPO(COG)
那這些材料代表什么意思呢？第一個表示低溫，第二個表示高溫，第三個表示偏差。
Y5V表示工作在-30~+85度，整個溫度范圍內的偏差為-82%~+22%
X5R表示工作在-55~+85度，整個溫度范圍內的偏差為正負15%
X7R表示工作在-55~+125度，整個溫度范圍內的偏差為正負15%
NPO(COG)是溫度特性最穩定的電容器，電容溫度漂移(什么是溫漂？您可以在線查看)，整個溫度范圍的容量非常穩定，溫度也是-55~125度，適用于振蕩器，超高頻濾波去耦，但是容量一般不大，幾千個pf吧。
陶瓷電容器是什么？
陶瓷電容器分為高頻瓷介電容器和低頻瓷介電容器。正電容溫度系數小的電容器用作高穩定振蕩電路中的回路電容器。低頻瓷介電容器用于對穩定性和損耗要求較低的場合或工作頻率較低的電路易被脈沖電壓擊穿，不能用于脈沖電路。高頻瓷介電容器適用于高頻電路。
陶瓷電容器是以陶瓷材料為介質的電容器的總稱。它有很多種，(CG電容器，Y電容器，高壓陶瓷電容器，交流陶瓷安規電容器)的外形尺寸差別很大?？煞譃楦邏?、中壓和低壓陶瓷電容器。根據溫度系數，介電常數可分為負溫度系數、正溫度系數、零溫度系數、高介電常數、低介電常數等。此外，還有I型、II型和III型的分類方法。與其他電容器相比，陶瓷電容器具有使用溫度高、比容量大、耐潮濕性好、介質損耗小、電容溫度系數可廣泛選擇等優點。廣泛應用于電子電路，用量可觀。
這些是Y5V，X5R，X7R，NPO(COG)
那這些材料代表什么意思呢？第一個表示低溫，第二個表示高溫，第三個表示偏差。
Y5V表示工作在-30~+85度，整個溫度范圍內的偏差為-82%~+22%
X5R表示工作在-55~+85度，整個溫度范圍內的偏差為正負15%
X7R表示工作在-55~+125度，整個溫度范圍內的偏差為正負15%
NPO(COG)是溫度特性最穩定的電容器，電容溫度漂移(什么是溫漂？您可以在線查看)，整個溫度范圍的容量非常穩定，溫度也是-55~125度，適用于振蕩器，超高頻濾波去耦，但是容量一般不大，幾千個pf吧。
陶瓷電容器是什么？
陶瓷電容器分為高頻瓷介電容器和低頻瓷介電容器。正電容溫度系數小的電容器用作高穩定振蕩電路中的回路電容器。低頻瓷介電容器用于對穩定性和損耗要求較低的場合或工作頻率較低的電路易被脈沖電壓擊穿，不能用于脈沖電路。高頻瓷介電容器適用于高頻電路。
